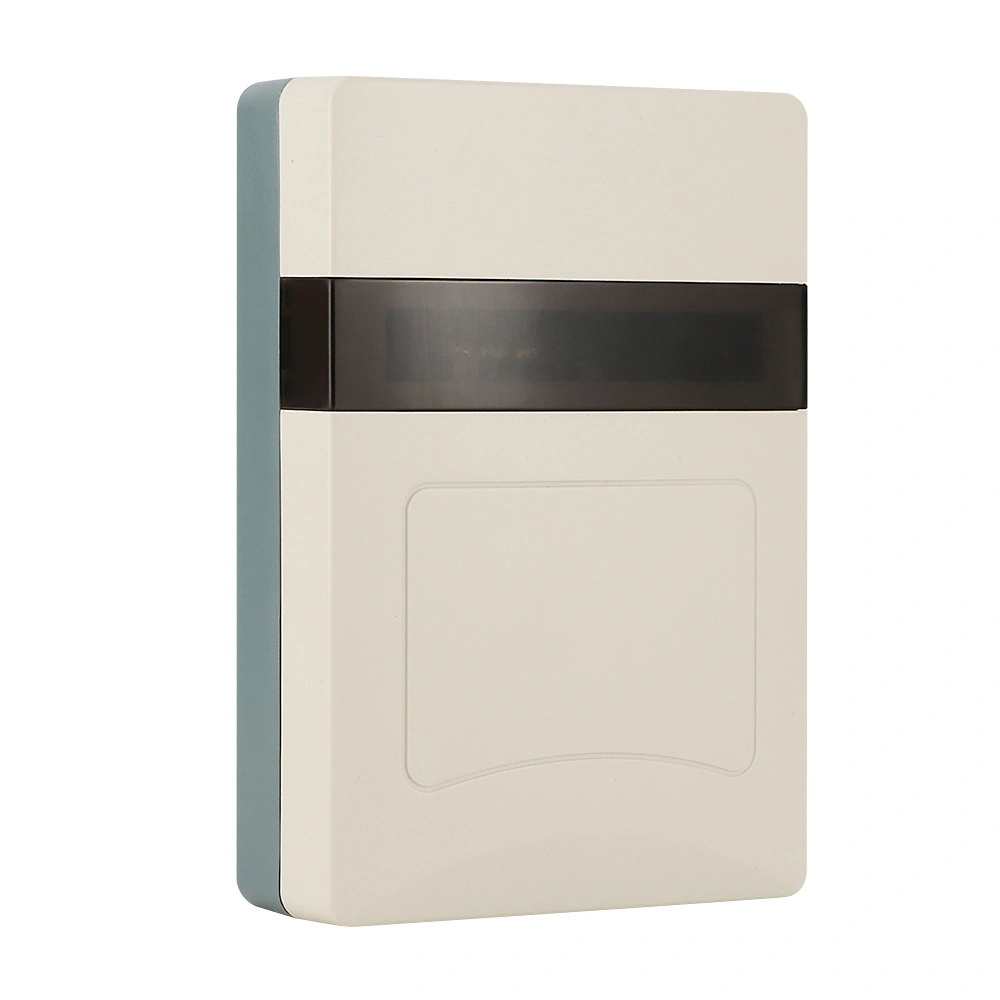

Leitor RFID UHF de mesa & Gravador (Programador) - Leadlandlink L6020
O modelo L6020 é um leitor RFID UHF de mesa & Gravador que pode detectar com precisão até 50 cm um cartão ou etiqueta EPC Gen2 padrão em velocidade superior a 120 km/h. A unidade controlada por microprocessador de alta velocidade funciona de forma constante e possui função de escrita ou programação de tags. O leitor RFID 160x110x40mm funciona em 5VDC e 1A. Pesa 0,5kg. O produto é uma solução de baixo custo amplamente utilizada para atendimento de funcionários, controle de acesso e principalmente para programação de tags / cartões RFID uhf.
Mercados de exportação: América do Sul (60%), África (20%), Outros (20%)
Exportar produtos: Leitores RFID UHF (80%), etiquetas UHF (20%)
O modelo L6020 da Shenzhen Leadlandlink RFID Technology Co., Ltd. é um leitor RFID UHF de mesa & Gravador que pode detectar com precisão até 50 cm um cartão ou etiqueta EPC Gen2 padrão em velocidade superior a 120 km/h. A unidade controlada por microprocessador de alta velocidade funciona de forma constante e possui função de gravação ou programação de tags.
Característica do produto
O leitor RFID de mesa possui dois indicadores LED verdes e um indicador LED vermelho, além de uma pequena antena interna. A polarização é vertical ou horizontal, enquanto a frequência é o padrão dos EUA de 902 a 928 MHz, banda da UE de 865 a 868 MHz, frequência fixa ou FHSS. A unidade suporta comunicação RS-232, RS485 e Wiegand26/34/42/GPIO/LAN. A saída de RF é inferior a 30dBm e é programável por software. Os softwares disponíveis são API e amostra de demonstração (VC e VB). É fornecido um arquivo SDK flexível e fácil de operar.
O leitor RFID 160x110x40mm funciona com 5VDC e 1A. Pesa 0,5kg. O produto é uma solução de baixo custo amplamente utilizada para atendimento de funcionários, controle de acesso e principalmente para programação de tags / cartões RFID uhf.
Fornecedor de produtos UHF RFID - Leadlandlink tem um showroom em Shenzhen e uma fábrica em Dongguan.
Lembrete caloroso
● Nota: Todas as cotações de preços neste relatório estão em dólares americanos, salvo indicação em contrário. Os preços FOB foram fornecidos pelas empresas entrevistadas apenas como preços de referência no momento da entrevista e podem ter sofrido alterações.
● Isenção de responsabilidade: Todas as imagens dos produtos são fornecidas pelas empresas entrevistadas e servem apenas para referência. As imagens de produtos que apresentam produtos com marcas registradas, nomes de marcas ou logotipos não se destinam à venda. Nós, nossas afiliadas e os respectivos diretores, executivos, funcionários, representantes, agentes ou contratados de nossas afiliadas, não aceitamos e não teremos qualquer responsabilidade ou obrigação por imagens de produtos (ou qualquer parte delas) que infrinjam qualquer propriedade intelectual ou outro direitos de terceiro.
Exibição do produto
Parâmetro do produto
Item | Parâmetros & Desempenho |
Protocolo Reader-Tag | ISO18000-6C / EPC Classe 1 Geração2 |
Faixa de frequência | EUA (902-928 MHz), UE (865-868 MHz), CN (920-925 MHz), outra banda de frequência |
Comunicação | RS232, USB (com conversor), LAN (L6020-L) |
Identificar intervalo de tags | Ler mais de 10 cm, Escrever mais de 5 cm, dependia da etiqueta |
Suporte de Software | Fornece API do Windows, software de amostra de demonstração (com código-fonte) |
Fonte de alimentação | Fonte de alimentação CC 5V / 1A |
Dimensão | 160x110x40milímetros |
Peso líquido | 0.5 kg |
Temperatura de armazenamento | -30 ~ +80 graus Celsius |
Temperatura de operação | -20 ~ +75 graus Celsius |
Classe IP | IP54 |
Desempenho no trabalho | Microprocessador de alta velocidade controlado, funcionando de forma constante |
Atualizar | O firmware pode ser atualizado facilmente por RS-232/USB/LAN |
Aspecto do Produto
Item | foto & Descrição | ||
Aspecto do Produto | Foto (L6020) | Foto (L6020-L) |
|
| |||
Acessórios | Adaptador de energia | CD |
|
|
| ||
Cabo RS-232
|
Conversor RS-232 para USB
|
Cabo LAN (RJ45)
| |
Indicação LED do painel
Instalação & Conexão
O leitor deve ser instalado e conectado corretamente antes de operar.
L6020: Conecte o programador de cartão ao computador por cabo RS-232 ou cabo USB (com conversor RS232 para USB).
Nota: Para o modelo USB, um programa de driver USB-RS232 precisa ser instalado Instale o driver que fornecemos Depois disso, a porta USB é simulada para um número de porta serial comum(por exemplo COM4) Defina esta propriedade da porta serial para 115200bps, 8, N, 1 Então você pode operar o programador de cartão exatamente como o modelo RS-232.
Para alguns PC ou SO, após instalar o driver, o usuário pode precisar reiniciar o computador para validar o driver Às vezes, pode ser uma boa solução desconectar o conector USB e conectá-lo novamente em caso de má conexão.
L6020-L: Conecte o programador de cartão ao computador ou HUB por cabo LAN (RJ45).
Nota: O endereço IP padrão do leitor é 192.168.0.178, a porta é 4001.
O usuário deve definir o endereço IP do PC para a mesma seção do leitor (por exemplo O endereço IP do PC é 192.168.0.100, a máscara é 255.255.255.0, o gateway é 192.168.0.1).
Depois de ligar conectando a fonte de alimentação de 5V DC, o programador da placa emitirá um BEEP, juntamente com a iluminação LED vermelha Existem três luzes LED no painel do leitor para indicar os diferentes status operacionais:
PODER (Vermelho): | LED de indicação de energia. |
COM (Verde): | LED de indicação de comunicação. |
ESTADO (Verde): | LED de indicação de status de leitura/gravação. |
Um pacote SDK (Software Development Kit) é fornecido junto com o programador de cartão O SDK inclui software de demonstração com código-fonte, conjunto de funções API e protocolo de comunicação de porta serial Quando a instalação e a conexão forem bem-sucedidas, o usuário poderá usar o software de demonstração fornecido para operar no programador de cartão e nas etiquetas.
Nota:
Para saber como operar o programador de cartão, consulte o documento "L6020 Desktop RFID Card Programmer Demo User's Guide.pdf".
Para saber como usar as funções API definidas pela Demo, consulte o documento "L6020 Desktop RFID Card Programmer API User's Guide.pdf".
Para protocolo de comunicação de porta serial, consulte o documento "L6020 Desktop RFID Card Programmer Communication Protocol User's Guide.pdf".
Atenção antes de operar
FAQ
As perguntas frequentes e as resoluções estão listadas abaixo:
Falha | Razao possivel | Solução |
O leitor não pode ser conectado |
Cabo de comunicação ou porta com mau contato ou
| Verifique e conecte bem o cabo de comunicação |
Driver não instalado ou erro | Remover e instalar o software da unidade | |
Cartão ilegível ou não gravável | A energia não funciona ou mau contato do plugue de alimentação | Verifique a fonte de alimentação, use a alimentação correta |
A etiqueta está muito longe do leitor ou em posição inadequada | Mova a etiqueta para perto do leitor em boa posição | |
A etiqueta foi danificada ou operada incorretamente | Mudar para uma nova tag |
Aplicações
Aplicação | foto | Exemplos | Descrição |
Gestão de Veículos |
| Estacionamento | Automação de cobrança, gerenciamento de entrada e saída |
Taxa Rodoviária | Automação de carga para rodovias, pontes e túneis | ||
Doca/Contêiner | Gestão de contêineres em rodovias, ferrovias e docas | ||
Monitor de veículos | Monitoramento de veículos na gestão de tráfego | ||
Gestao de logistica |
| Armazém | Armazém, Supermercado, Mailing, Gerenciamento de pacotes |
Fabricação | Monitore os produtos na linha de produção | ||
Personalizado | Gestão de mercadorias para desembaraço aduaneiro | ||
Anti-falso | Anti-falsificação para produtos | ||
Gerenciamento de equipe |
| Controle de acesso | Sistema de controle de acesso para entrada e saída de funcionários |
Presença no Trabalho | Verifique a assiduidade no trabalho, gestão de RH | ||
Mineiro | Gestão de mineração, seguros | ||
EduToHome | Gestão de alunos entre escola e casa |
Este está no local da aplicação ~ Leitor RFID Leadlandlink Uhf aplicado em uma Universidade do Paquistão no ano de 2018, para gerenciamento de equipe.
